結構：HH型渣漿泵為懸臂、臥式雙殼軸向吸入離心渣漿泵。泵的吐出口位置可根據需要按45℃間隔，旋轉八個不同的角度安裝使用。
材質：HH型渣漿泵的泵體具有可更換的耐磨金屬內襯，葉輪、護套、護板等過流部件均采用耐磨金屬。
密封形式：填料密封、副葉輪密封、填料加副葉輪密封、機械密封等型式。
傳動型式：DC直聯傳動，CR平行皮帶傳動，ZVZ上下皮帶傳動，CV立式皮帶傳動等型式。

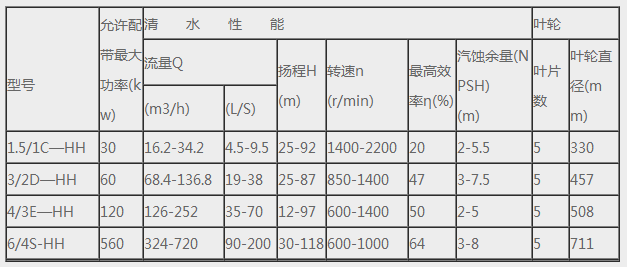

4/3E-HH
4：吸入口徑
3：吐出口徑
E：托架類型
HH：產品系列
1、 安裝前的檢查及注意事項：
1) 運行環境應符合使用條件的規定。
2) 實際流量、揚程應與性能曲線相吻合，最佳流量范圍為額定流量的80%~120%之間；流量超過額定流量的120%有可能導致機組嚴重?fù)p壞。
3) 檢查機組的裝配質量是否良好，緊固件有無松動現象，電纜有無破損，電源及電器設備是否可靠。
4) 檢查電源電壓、頻率是否和銘牌要求相符；檢查啟動、控制、保護設施是否起被完好。
5) 檢查油室中的油量是否適中；機組在立式位置時油位應到注油口，否則應諸如汽輪機油至適量。
6) 帶冷卻罩的潛水渣漿泵開機時必須確保持續注入清潔冷水，并確保排水口暢通，冷卻水從冷卻裝置下端一側流入，從另一側上端流出。
7) 用500V兆歐表測量電機冷態絕緣電阻應不低于50ΜΩ。
8) 注意事項：
機組正常運轉后，應隨時觀察電源電壓、工作電流、水泵流量及電泵振動是否正常。如發生下列情況之一應立即停機檢查：
A. 工作電流超過額定電流。
B. 額定揚程時，流量降低20%或泵間斷出水時。
C. 電泵工作時，不帶冷卻裝置電泵的電機部分露出水面，或帶冷卻裝置電泵的蝸殼部分露出水面時。
D. 電源電壓過高或過低時（高于400V或低于340V）。
E. 電機絕緣電阻低于0.5ΜΩ時。
F. 機組有明顯的振動和噪聲時。
2、 安裝
1) 電氣接線：
A. 電泵動力電纜為四芯，三根電源線，一根接地線；配有保護裝置的電泵帶有相應的控制電纜；電泵電纜的芯線都有表示不同功能的標識牌，見下表
類型 | 標識 | , 芯線名稱 | 芯線功能 | 電纜長度 | 電纜芯線對其接地線的絕緣電阻 |
動力電纜 | U、V、W | 三項電源芯線 | 控制三相電源 | 10m | ∞ |
| 接地芯線 | 和地相連 | 與外殼一體 | ||
控制電纜 | WC | 熱保護芯線 | 接熱保護器 | 10m | 0 |
YS | 油水探頭芯線 | 接油水探頭 | ∞ | ||
XL | 泄露保護芯線 | 接浮子開關 | ∞ | ||
JS | 泄露信號 | 接油水探頭 | ∞ | ||
ZC | 軸溫信號線 | 接熱保護器 | 0 |
嚴格按照各標識牌標明的芯線與控制柜相同標識的接線柱接線。用萬能表檢查各芯線與各自接地線的電阻值應符合上表的規定。接地線必須可靠接地。
B. 安裝過程中應隨時監測絕緣電阻，下井后監測電機絕緣電阻不得小于5ΜΩ；接好電器設備方可啟動。
C. 接通電源，如泵出水少，則電泵有可能接反，停機調換三項電源線任意兩根接頭。
2) 安裝方式：
安裝方式為移動式安裝，將電泵立式直立懸吊放入水中，放置應平穩；然后系好電纜，泵出口連接好管路；此方法安裝簡單、移動方便。
3、 裝配與拆卸：
裝配順序：
1、 將“0”形密封圈裝在油室上，裝好轉子部件，再裝上定子部裝；
2、 裝好電機上端蓋，并將電纜座組裝好，再裝上吊環螺釘與提把；
3、 裝上電纜護套，相序標識牌與接地標牌；
4、 反頭裝好機械密封，后泵蓋，機械密封座；
5、 裝上耐磨套與油封；
6、 裝上鍵和副葉輪、內泵蓋并套上“0”形密封圈；
7、 裝上葉輪及葉輪壓板，然后再裝上泵體；
8、 裝上進水支架，輪轂和吸砂板；
9、 裝上橡膠環及攪拌葉輪，然后裝上底座；
10、拆卸時可參照裝配順序，反向進行。
4、 故障分析與排除：
常見的故障分析與排除方法件（P10）
故障現象 | 可能產生的原因 | 解決方法 |
電流偏高超過額定電流 | 1、水泵又擦抗 | 1、調整間隙 |
2、裝置揚程太低，水泵偏大流量運行 | 2、閥門控制流量或更換合適揚程水泵 | |
3、軸承損壞 | 3、更換軸承 | |
啟動時電機不轉有嗡嗡聲 | 1、電壓過低 | 1、調整電壓至額定值 |
2、電機單相運轉 | 2、檢查線路，接通斷線 | |
3、泵內有異物卡死 | 3、清除異物 | |
4、葉輪與內泵蓋或吸水板相磨 | 4、調整葉輪間隙至正常值 | |
不出水或出水量少 | 1、葉輪反轉 | 1、調換任意兩相電源線 |
2、濾水網被堵塞 | 2、清除堵塞物 | |
3、進水口漏出水面 | 3、調低泵位置至淹沒 | |
4、輸水管泄漏或堵塞 | 4、更換輸水管或清除污物 | |
5、實際揚程太高 | 5、選取合適揚程的泵 | |
絕緣電阻降至0.5MΩ以下 | 1、電纜接頭損壞 | 1、重新處理電纜接頭 |
2、定子繞組絕緣損壞 | 2、更換定子繞組 | |
3、電機腔內進水 | 3、排除水分，烘干繞組 | |
4、電纜損壞 | 4、修復電纜 | |
運行不平穩振動嚴重 | 1、葉輪嚴重磨損 | 1、更換葉輪 |
2、雜污卡住轉動部件 | 2、清除雜物 | |
3、軸承損壞 | 3、更換軸承 |
5、 保養與維修：
1、 機組長期不用時，應及時提出，擦拭干凈表面，清除濾網處雜物，涂上防銹油，放在干燥通風處。
2、 機組在連續或累計運行滿2500小時后，應檢查緊固件、密封情況，及時更換油室中的汽輪機油和機械密封件。
3、 電泵使用滿一年后，須提出檢修；及時更換油封、葉輪、攪拌葉輪、內泵蓋、吸水板等易損件。
4、 機組重新拆裝后，電機內腔及油室內必須打0.2Mpa的氣壓試驗，5分鐘不得有泄漏現象。
